En svingkran er en løftemaskin som roterer rundt en vertikal akse slik at lasten kan plasseres hvor som helst innenfor kranens arbeidsradius uten å flytte skipet, lastebilen eller fundamentet. For et fartøy er det praktiske svaret enkelt: hvis kranen må oppdage last over siden, på en kai eller mellom dekksposisjoner, spesifiser svingning; hvis den bare løfter i en fast bue, er en stiv bom eller teleskopkran vanligvis lettere, billigere og lettere å sertifisere. Resten av spesifikasjonen – kapasitet, dreiemoment, drivkraft og klasse – bør bygges fra lastdiagrammet, ikke fra et enkelt overskriftsnummer.
Hva definerer en svingkran?
Sving er rotasjon om en vertikal akse. En svingkran kombinerer derfor et lastløftesystem med et svinglager, en jib eller bom, og et kontrollsystem som lar operatøren plassere kroken i en bestemt radius og vinkel. På dekk er denne rotasjonen det som gjør en kran fra en enkel talje til et posisjoneringsverktøy.
De viktigste strukturelle gruppene er sokkelen eller søylen, svingringen og drivverket, jibben, heisevinsjen, luftesystemet og kraftenheten. Hydrauliske kraner bruker en hydraulisk motor og girkasse på svingringen; elektriske kraner bruker en motor og brems; dieselkraner har egen motor og hydraulikkpumpe. Kontrollgrensesnittet kan være et anheng, en radiofjernkontroll eller en hytte, avhengig av plikt og synlighet.
To begreper forveksles ofte. Svinghastighet er vinkelhastigheten til kranen, vanligvis målt i omdreininger per minutt. Svingmoment er øyeblikket som kreves for å starte og stoppe denne rotasjonen under last, vind og fartøyliste. En kran med et sjenerøst lastdiagram men marginalt dreiemoment vil føles utrygg i en stråle sjø, fordi operatøren ikke kan stoppe lasten jevnt.
Slewing vs Non-Slewing: Anskaffelsesspørsmålet
Velg svinging når arbeidsområdet er todimensjonalt; velg ikke-sving når løftet er repeterende og dekksplassen er trang. En ikke-svingende kran kan være et bedre kommersielt valg for en liten arbeidsbåt som bare løfter sine egne lagre, fordi den unngår svingringen, svingbremsen og den ekstra klassekontrollen som følger med en roterende struktur.
Svingkraner tjener sine kostnader i tre situasjoner: kaikant eller overføring fra skip til skip, der kroken må nå utover skroget; offshore forsyning og plattformarbeid, hvor kranen må følge et bevegelig mål; og generell dekkservice, der operatøren trenger å oppdage en last på en spesifikk pall eller luke uten å vri fartøyet.
- Bruk svinging for over-the-side heiser, slangehåndtering og lageroverføring.
- Bruk ikke-sving for fastbuemaskinrom eller provianteringskraner.
- Sammenlign lastdiagrammet ved ønsket radius, ikke ved kroken.
- Sjekk svingbremsen og nødsenkefunksjonen før kjøp.
Vanlige svingkrankonfigurasjoner
Den vanligste fartøyskonfigurasjonen er en pidestallmontert svingkran med en hydraulisk svingkrans, en luftsylinder og en heisevinsj. Babords svingkraner bruker samme prinsipp, men er vanligvis større, raskere og montert på skinne eller fast kaifundament. Offshorekraner legger til hivkompensasjon eller konstantspenningskontroll, mens kompakte dekkskraner kan bruke en elektrisk svingmotor for lavere vedlikehold.
For en produsent er den nyttige inndelingen etter drift og plikt i stedet for etter navn. En 2000 kN-klasse kran og en kran for småforretninger kan begge slå, men de deler ikke lagre, bremser eller kontrollfilosofi. Kjøpere bør be om en generell tegning, lastdiagrammet og beregningen av dreiemomentet – ikke bare et kapasitetstall.

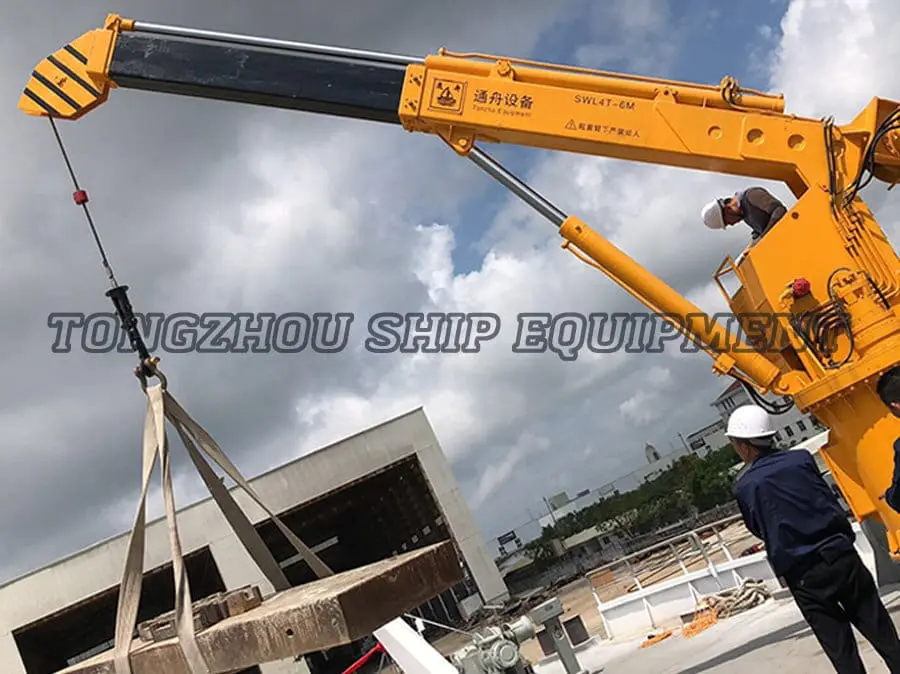

Skipsdekk og offshorekraner Utforsk skipsdekk og offshorekraner med knoke-, teleskop- og gitterbomkonfigurasjoner for lasthåndtering og offshore løfteoppgaver. Se produkt → Kjernevalgskriterier
Start med lastdiagrammet i verste fall, og jobb deretter bakover for å redusere dreiemoment, driftsklasse og sertifisering. En kran som møter maksimal belastning kun ved minimumsradius er ikke det samme som en kran som møter arbeidsbelastningen ved nødvendig rekkevidde.
| Parameter | Hva skal verifiseres | Praktisk effekt |
|---|---|---|
| Nominell kapasitet og lastkurve | Kapasitet ved faktisk radius, bomlengde og krokhøyde | En 20 t kran kan løfte bare 5 t på 12 m; bruk av overskriftsnummer kan overbelaste sokkelen. |
| Svingmoment og hastighet | Start/stopp dreiemoment under full belastning, vind og list | Lavt dreiemoment forårsaker lastdrift og problemer med å oppdage kroken. |
| Vaktklasse | ISO/FEM arbeidssyklus, starter per time, gjennomsnittlig belastning | En lett kran som brukes kontinuerlig vil overopphete hydraulikk og slite svingringen tidlig. |
| Kjør type | Hydraulisk, elektrisk eller diesel; klassifisering av farlige områder | Drivevalg endrer krav til respons, vedlikehold, støy og strømforsyning. |
| Sertifisering | Klassesamfunnsgodkjenning for det tiltenkte fartøysflagget | Uten riktig sertifikat kan ikke kranen installeres på et klassifisert fartøy. |
| Strukturelt grensesnitt | Pidestallboltmønster, dekkforsterkning, sveisedetaljer | Dårlig fundamentdesign overfører vibrasjoner inn i dekket og forkorter slew ring levetid. |
Hydraulisk, elektrisk eller dieseldrevet?
Hydraulisk drivverk er standard for tunge svingkraner, elektrisk drivverk er det reneste alternativet når skipskraft er pålitelig, og dieseldrift er det eneste praktiske valget der det ikke finnes noen strømforsyning. Avgjørelsen bør følge fartøyets kraftbalanse, ikke krankatalogen alene.
| Drive | Best passform | Hovedavveining |
|---|---|---|
| Hydraulisk | Høy belastning, hyppig svinging, offshore og dekksservice | Trenger en hydraulisk kraftenhet, oljekjøling og disiplinert forurensningskontroll. |
| Elektrisk | Havn, innland, og mindre fartøy med stabil kraft | Motor- og bremsestørrelse vokser raskt med belastning; mindre tolerant for hyppige starter. |
| Diesel | Lemmere, avsidesliggende steder og fartøyer uten tilstrekkelig elektrisk kapasitet | Drivstoff, eksos, støy og motorvedlikehold øker driftskostnadene. |
På en hydraulisk kran er kraftenheten ikke en handelsvare. Den bestemmer oljetemperatur, filtrering og responsen til svingmotoren. Spesifiser reservoarvolum, kjølerklassifisering og filtreringsnivå mot den faktiske driftssyklusen i stedet for kranens nominelle trykk.
Marine hydrauliske kraftenheter Bla gjennom Hydraulic Power Unit 01–09 for marine dekksmaskiner, med forespørselskoblinger for matchende hydraulikkkraft, filtrering og installasjonsbehov. Se produkt → Installasjon, struktur og klassegodkjenning
Installasjonen starter med dekkfundamentet, ikke med kranen. Sokkelen skal overføre veltemomentet inn i dekket uten å overskride tillatt belastning eller forårsake lokal knekking. Det betyr vanligvis forsterket plating, innsatsplater eller et dedikert fundament bundet inn i langsgående struktur.
Klassegodkjenning er en designbegrensning, ikke en formalitet. En kran på et klassifisert fartøy må undersøkes for løfteinnretningen, og undersøkelsen vil undersøke lastdiagrammet, svingbremsen, endebryterne, nødsenkesystemet og den strukturelle forbindelsen. Hvis fartøyet endrer flagg eller klasse, kan krandokumentasjonen trenge gjennomgang.
For dekkmontert løfteutstyr , grensesnittet mellom kranbasen og skipsstrukturen fortjener samme oppmerksomhet som selve kranen. Feiljustering av svingringen, ujevn boltforspenning eller et fundament som bøyer seg under belastning vil vise seg som støy, oljelekkasje og for tidlig lagersvikt.
Vedlikehold, sikkerhet og vanlige feilpunkter
Svingkraner svikter oftest ved svingringen, det hydrauliske systemet og det elektriske kontrollgrensesnittet – ikke ved kroken. En vedlikeholdsplan som fokuserer på disse tre områdene vil forhindre de fleste uplanlagte nedetid.
- Kontroller svingringboltene for forspenning og korrosjon ved hver planlagte inspeksjon.
- Smør svinglageret og girtennene med spesifisert fett, ikke en generell erstatning.
- Prøv hydraulikkolje og bytt filtre på betingelse, ikke bare på kalendertimer.
- Test svingbremsen, overbelastningsbeskyttelsen og nødsenkingen før hver operasjon.
- Inspiser grensebrytere, hengende kabler og radiofjernkontrollbatterier.
- Registrer oljetemperatur og trykktrender for å oppdage pumpeslitasje tidlig.
Sikkerhetsfunksjoner er ikke tilbehør. Overlastbegrenseren, svingbremsen og nødsenkeventilen må testes under belastning, fordi en kran som ikke kan stoppe en svingende last er en fare uavhengig av kapasiteten.
FAQ
Hva er forskjellen mellom slewing og luffing?
Sving roterer kranen rundt en vertikal akse. Luffing hever eller senker jibben for å endre arbeidsradius. De fleste dekkskraner trenger begge deler: lufting for å nå lasten, og svinging for å plassere den.
Hvordan velger jeg riktig svingkrankapasitet?
Bruk lastdiagrammet ved maksimal radius og dårligst forventet liste og vind. Legg til vekten av krokblokken, slyngene og alle enheter under kroken. Bekreft deretter at sokkelen og dekket kan ta det resulterende veltende øyeblikket.
Er en hydraulisk svingkran bedre enn en elektrisk?
Hydraulisk drift gir generelt jevnere svinging og høyere dreiemomenttetthet for tung belastning. Elektrisk drift er renere og enklere der skipskraften er stabil og arbeidssyklusen er lett. Det riktige svaret avhenger av belastning, bruk og strømtilgjengelighet.
Hvilken sertifisering bør en svingkran ha?
Den skal ha godkjenning fra klassesamfunnet som kreves av fartøyets flagg og handel. Vanlige godkjenninger inkluderer CCS, ABS, BV, DNV, LR, NK og KR. Sertifikatet skal samsvare med kranens faktiske konfigurasjon, ikke et generisk modellark.
Bunnlinjen
Spesifiser en svingkran fra lastdiagrammet ved arbeidsradius, og bekreft deretter dreiemoment, driftsklasse, drivtype og klassegodkjenning. Hydraulisk drift er fortsatt det praktiske valget for service på tunge dekk; elektrisk stasjon passer lettere, renere operasjoner; dieseldrift dekker fartøy uten pålitelig kraft. Få grunnlaget og sertifiseringsveien rett i starten, og kranen vil bruke livet på å løfte i stedet for å vente på reparasjon.
